Ở bài trước chúng ta đã hoàn thành xong quá trình thiết kế viền cho bảng hiệu. Sau đây mình xin tiếp tục hướng dẫn các bạn thiết kế cho phần nội dung của biển hiệu
Nội dung của chúng ta ở đây là: ĐIỆN TỬ - ĐIỆN LẠNH HẢI ĐÀO
Trong nội dung này mình sẽ chạy viền chữ ĐIỆN TỬ - ĐIỆN LẠNH sẽ là bóng led màu đỏ và chữ HẢI ĐÀO sẽ là màu xanh lá cây ( chú ý: Màu xanh lá nên tránh các chữ nhỏ, vì màu sáng này khi sáng sẽ bị lóa dẫn đến khó đọc được nội dung)
B1: Lấy mỗi viền của chữ ĐIỆN TỬ - ĐIỆN LẠNH, vẽ 2 vòng tròn và nhấp vào 2 ô định kích thước cho vòng tròn (lỗ led) là 0,48 và 0,48, tô màu cho 2 lỗ led là màu đỏ.
Tiếp tục chọn đối tượng là dòng chữ ĐIỆN TỬ - ĐIỆN LẠNH sau đó nhấn tổ hợp phím Ctrl+Q để "phá" font chữ, đối với dòng chữ này, chúng ta không dùng lệnh Contour.
B2: Thực hiện lệnh Blen cho 2 lỗ led vừa vẽ ra và (Xem lại phần 1) tiếp tục chọn New path và nhấp chuột trái vào viền chữ màu đen của dòng chữ ĐIỆN TỬ - ĐIỆN LẠNH

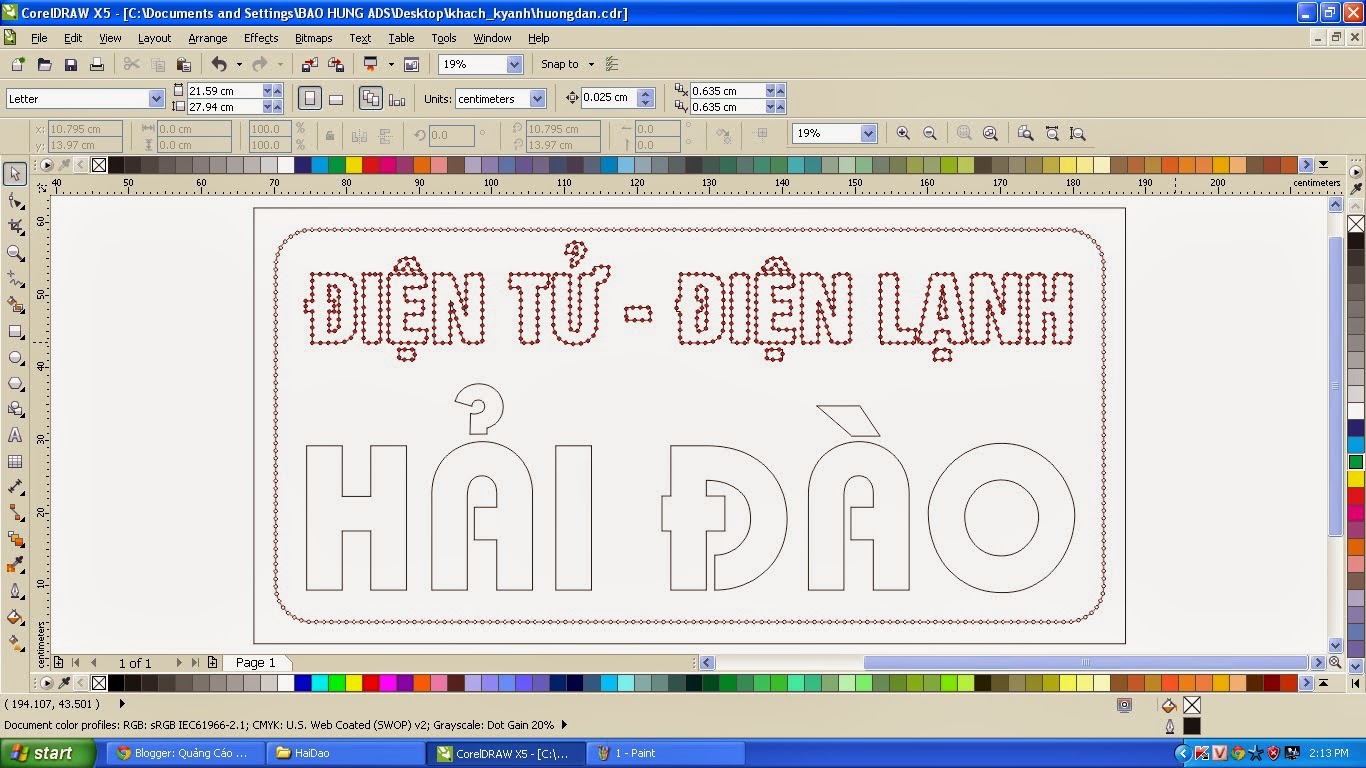

Tiếp tục nhập vào ô Blend objects là 828 (đây là số lỗ led cho dòng chữ điện tử - điện lạnh), sau đó rải đều bóng led bằng Bend along full path (phần 1), tiếp tục nhấn Ctrl+K, tiếp Ctrl+U để tiến hành tách và phân rã tất cả các đối tượng, bây giờ chúng ta chỉnh sửa lại các lỗ led cho ngay ngắn và thẩm mỹ, để cuối cùng được kết quả như hình trên.
B3: Chúng ta tiếp tục với chữ HẢI ĐÀO, quá trình này lặp lại quá trình làm cho dòng chữ ĐIỆN TỬ - ĐIỆN LẠNH, các bạn căn chỉnh số bóng và sắp xếp chúng sao cho hợp lý nhất và kết quả của nó sẽ như hình sau
Ở đây mình để tổng số bóng led là 548 bóng cho dòng chữ HẢI ĐÀO.
Như vậy cho đến lúc này chúng ta đã hoàn thành xong phần thiết kế nội dung cũng như hình thức của biển hiệu.
Tiếp theo sẽ là quá trình xuất file và tiến hành đục lỗ, ở đây mình dùng hệ thống máy cắt khắc CNC nên quá trình này chỉ diễn ra trong thời gian khoãng 1h đồng hồ cho cả 2 mặt biển. Các bạn cũng có thể tiến hành quá trình này bằng thủ công, để hoàn thành được nó chúng ta phải có 1 máy khoan tay và đương nhiên 1 mũi khoan 5mm. Các bạn tiến hành cắt decal với nội dung và kích thước như vậy, cán lên mặt biển (theo mình nên dùng tấm nhôm nhựa Aluminium 3ly) và tiến hành khoan theo bản vẽ đó (mất nhiều thời gian và khó khăn).
Khi thực hiện xong việc đục lỗ led cho cả 2 mặt biển, chúng ta tiến hành hàn khung, ở đây mình dùng sắt hộp 20x20 (hộp vuông 2cm) hàn với kích thước phủ bì chính xác với kích thước biển (ở đây là 1,2mx0,6m). Tất nhiên chúng ta sẽ hàn thành 2 hình chữ nhật với kích thước đó, Khoãng cách giữa 2 mặt biển ở đây mình để 15cm (tức hông biển) hàn 8 trụ cho chắc chắn, chúng ta sẽ được 1 hình hộp chữ nhật đủ rộng để chứa được 1 quả nguồn tổ ong và 1 bảng mạch điều khiển bên trong.
Sau khi đã có được mặt biển, chúng ta tiến hành dắt bóng led vào, với màu sắc và quy cách như bản vẽ, chúng ta dắt hết số bóng vào 2 mặt.
TOBE CONTINUE!
